  CAD图形标注算得上是CAD画图的基本操作,今天小编给大家分享两个图形标注方法,操作方法都非常简单,新手小白保证一看就会。

  方法一:用软件“CAD迷你画图”进行标注,四种标注方法动图展示

  1、“尺寸标注”视频示范如下图:

  2、“相对标注”视频示范如下图:

  3、“尺寸标注”视频示范如下图:

  4、“半径标注”视频示范如下图:

  方法二:简单易学的标注方法,分步图解

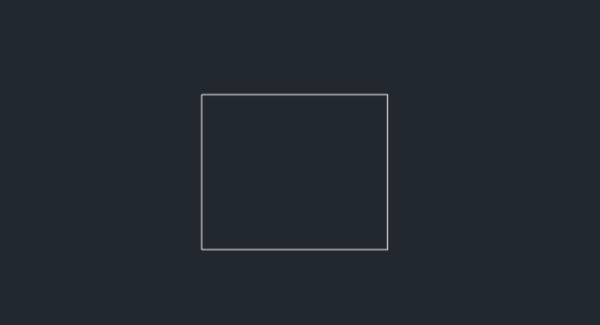

  1、打开软件,画一个矩形框。

如何对CAD图形进行快速标注?新手小白一学就会

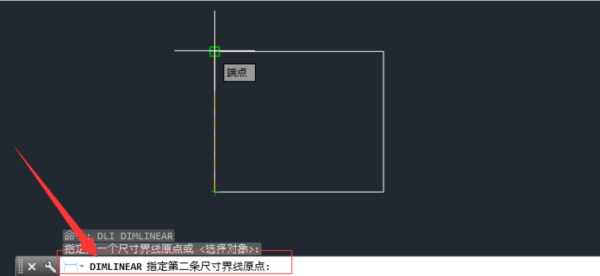

  2、在下方命令行输入捷键DLI后回车,指定第一个尺寸界线原点。

如何对CAD图形进行快速标注?新手小白一学就会

如何对CAD图形进行快速标注?新手小白一学就会

如何对CAD图形进行快速标注?新手小白一学就会

  3、命令行指定第二个点

如何对CAD图形进行快速标注?新手小白一学就会

  4、标注的矩形框尺寸就出来了,如下图所示:

如何对CAD图形进行快速标注?新手小白一学就会

  这两个方法是不是真的挺简单,小白入门一看就能明白。以上就是全部内容了,希望对大家有所帮助。
