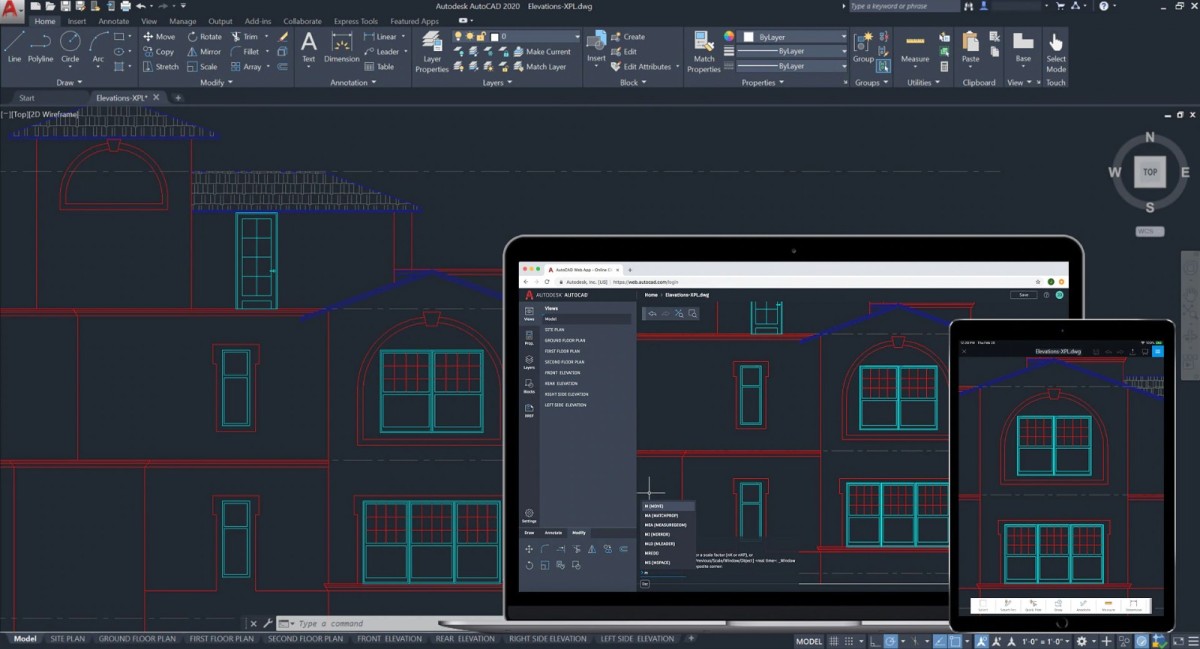

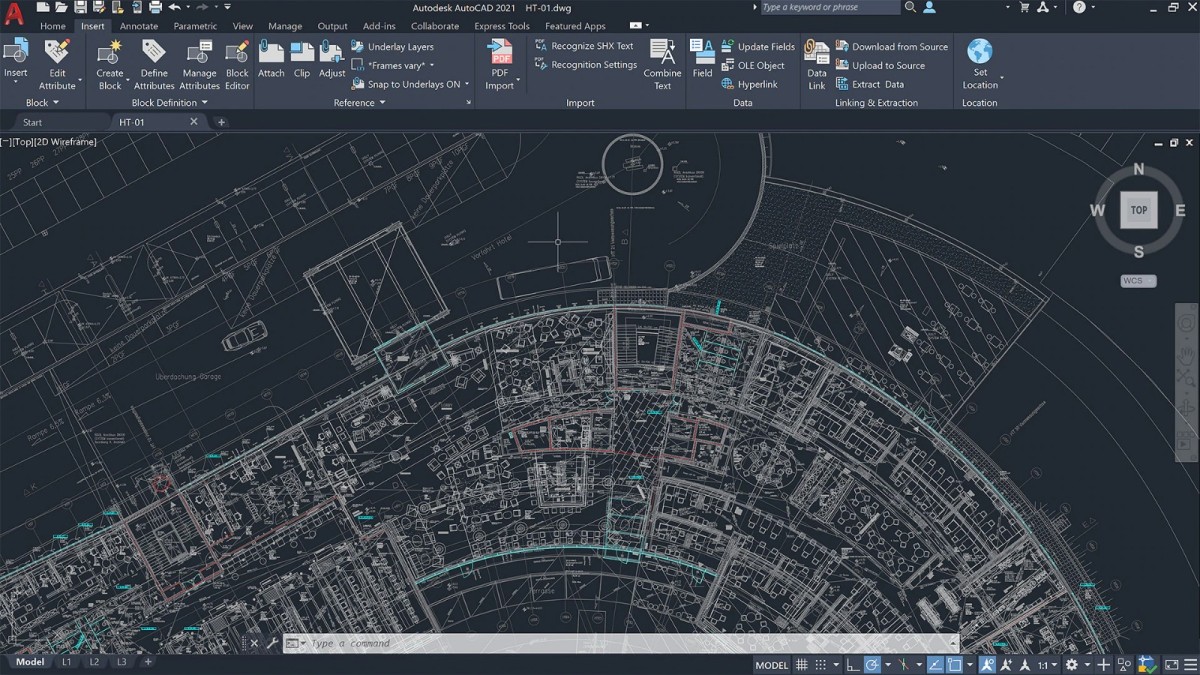

对于设计工作者或者是建筑工作者来说，日常使用CAD软件来设计图形是非常常见的事情。而如果你在平日里，想要学习CAD的2D和3D图形设计的话，那么AutoCAD 2020这款软件就非常适合使用，因为使用这款软件可以轻松地进行二维、三维图形的设计，文档的设计等，对于非计算机专业人员来说，也能够很快的学习。
而在使用CAD软件来绘制各种图形时，计算图形的面积可能也是绘制图形时不可缺少的一步，然而对于刚刚入手学习CAD的小白来说，到底应该如何计算图形的面积呢？下面就跟着小编一起来学习一下吧，希望能够对你有所帮助。
在CAD软件当中，它可以准确、方便地计算出二维封闭图形的面积，还有周长，但是对于不同类型的图形来说，它的计算方法也是不一样的。
计算方法一：由直线段组成的图形
对于简单的由直线段所组成的图形来说，比如利用直线绘制的三角形、矩形等。如果想要计算出图形的面积的话，我们只需要执行命令查询面积area(aa)命令(可以是点击命令图标或者是在命令行进行输入)，出现命令提示后，然后依次选取三角形或者是矩形的各交点，交点选择完成后按下回车键，此时CAD软件就可以自动为你计算出图形的最终面积(Area)、周长(Perimeter)，同时软件也会将计算的结果显示在命令行中。
计算方法二：由单条多段线、样条线组成的图形
对于由单条多线段、样条线所组成的图形，比如矩形、圆形或者是其他多线段(Polyline)、样条线(Spline)所组成的二维封闭图形。如果想要计算出图形的面积的话，我们就需要在执行面积查询的命令后，根据软件上的提示，输入对象(O)选项，然后按下回车键;然后再根据提示，选择需要进行计算的图形，然后CAD软件就可以自动为你计算出图形的面积、周长了。而对于多段线，在(Ctrl+1)属性框当中，就可以看到图形的面积和长度了。
计算方法三：由多条直线、多段线或圆弧、样条线所组成的复杂封闭图形
对于由多条直线、多段线或圆弧、样条线所组成的复杂封闭图形来说，是无法直接执行查询命令来计算图形的面积的。如果想要计算出图形的面积，就必须先使用边界Boundary(bo)命令，来生成一个区域的边界，然后在边界创建的对话框当中，点击【拾取点】按钮，在封闭的区域当红找那个拾取到一个点后，可以生成封闭面域或多段线(可以在边界对话框当中进行设置)。对于生成好的面域和多段线来说，属性框或者是查询面积都能够轻松、容易地获取其面积了。
计算方法四：由多条首尾相连的线构成的封闭区域
对于由多条首尾相连的线构成的封闭区域来说，但是区域内又还有封闭图形或分割线时，如果想要计算图形的面积的话，我们就可以通过将构成边界的线，转换成为封闭多段线或面域。转多段线用多段线编辑pedit(PE)命令，将边界转换成为多段线，并进行连接(J)形成一条封闭的多段线;转面域择用面域(region)命令，(在绘图工具栏当中就有这个命令)，将这些线生成一个面域，就可以通过面域差集或者是填充来计算图形的面积了。但是，这种计算面积的前提是，这些线确实是首尾相连的，中间不能出现明显的断点或者是交叉点。
以上呢就是小编为大家总结的关于CAD软件计算图形面积的方法了，如果你正在使用CAD软件进行绘图并需要计算图形的面积，或者是在学习CAD的各种技巧的话，那么不妨跟着本文将图形面积的各种计算方法掌握到手吧。
