浩辰CAD电脑版如何多线段测量_浩辰CAD图纸常见测量方法集锦

2023-01-07 15:40:36 出处:极速下载 作者:lsl

浩辰CAD看图王是一款可进行云批注、标注、导出PDF/JPG、 图纸比较、绘图、修改、表格、测量、图层管理功能的CAD看图工具,软件功能强大,实用性强。使用浩辰CAD看图王的小伙伴们都知道,浩辰CAD看图王的测量功能十分完善,今天小编就来教大家如何进行多线段测量,下面就跟着小编一起看看吧。 

浩辰CAD电脑版如何多线段测量_浩辰CAD图纸常见测量方法集锦

浩辰CAD电脑版如何多线段测量

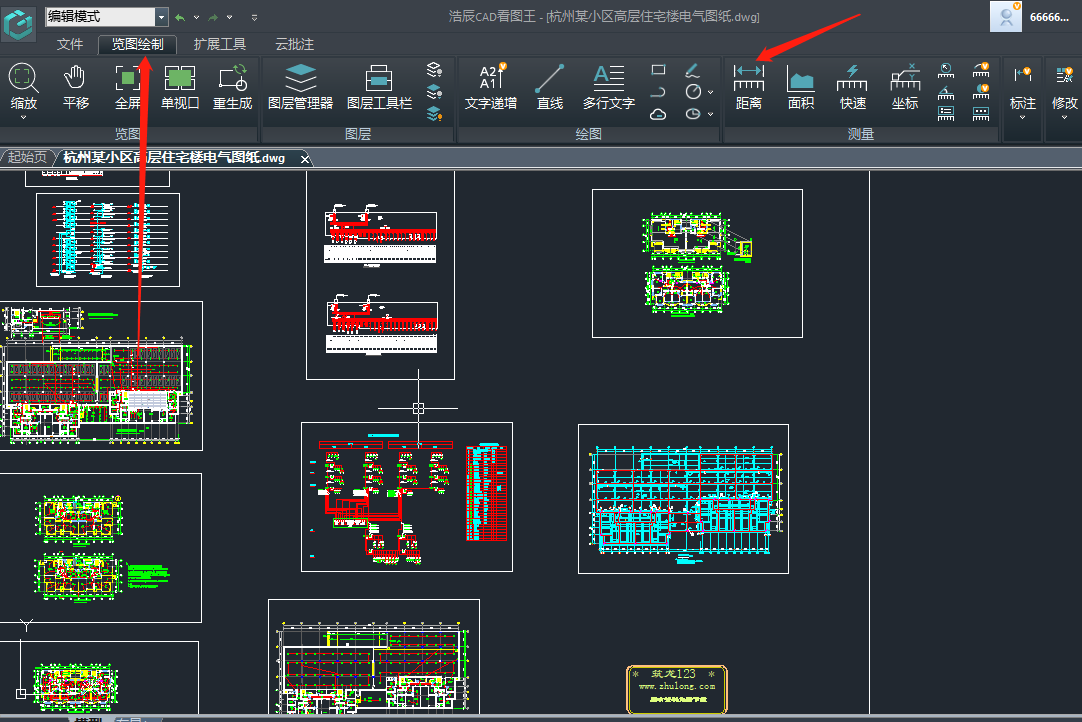

1. 在浩辰CAD看图王电脑版界面上方点击【览图绘制】,在【览图绘制】菜单栏中选择【距离】测量; 

浩辰CAD电脑版如何多线段测量_浩辰CAD图纸常见测量方法集锦

2. 在界面中选择需要测量长度的多线段的各个拐点,选择后的多线段部分呈现黄色; 

浩辰CAD电脑版如何多线段测量_浩辰CAD图纸常见测量方法集锦

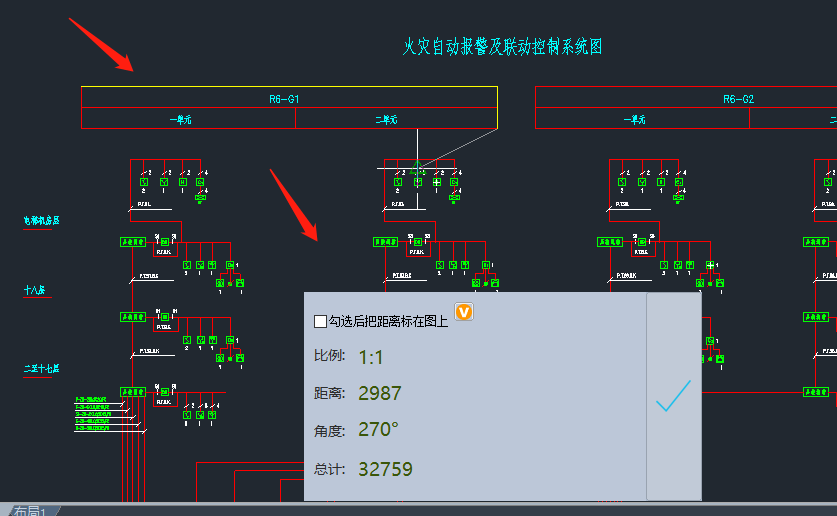

3. 选择所以的多线段拐点之后回车,被测量的多线段呈现黄色虚线,界面下方的测量对话框中总计显示的就是该多线段的总长度了。

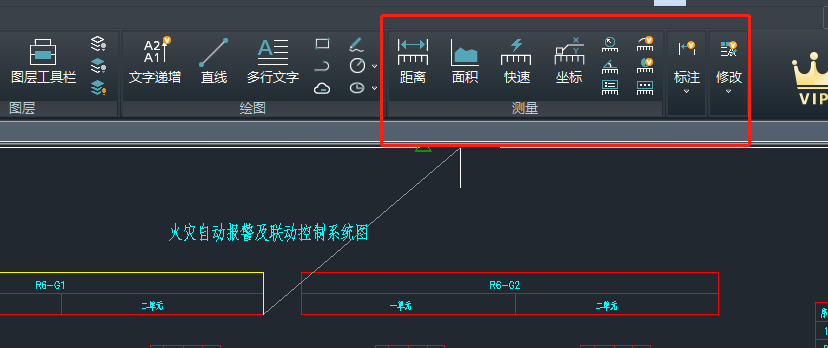

浩辰CAD图纸常见测量方法集锦

1. 距离测量:选择需要测量距离的两个端点即可;

2. 面积测量:选择需要测量面积的各个顶点,组成一个封闭的图形即可;

3. 快速测量:选择快速测量后,鼠标放置在实体范围内就能测出相应的数据,比如鼠标放置在矩形内部就显示出矩形的长宽;

4. 坐标测量:点击需要测量的坐标的点即可;

5. 半径测量:点击需要测量的半径的圆或者圆弧即可;

6. 角度测量:点击选择需要测量的角度的两条边即可;

7. 弧长测量:点击需要测量的圆弧即可;

8. 圆面积测量:点击需要测量的圆即可; 

浩辰CAD电脑版如何多线段测量_浩辰CAD图纸常见测量方法集锦

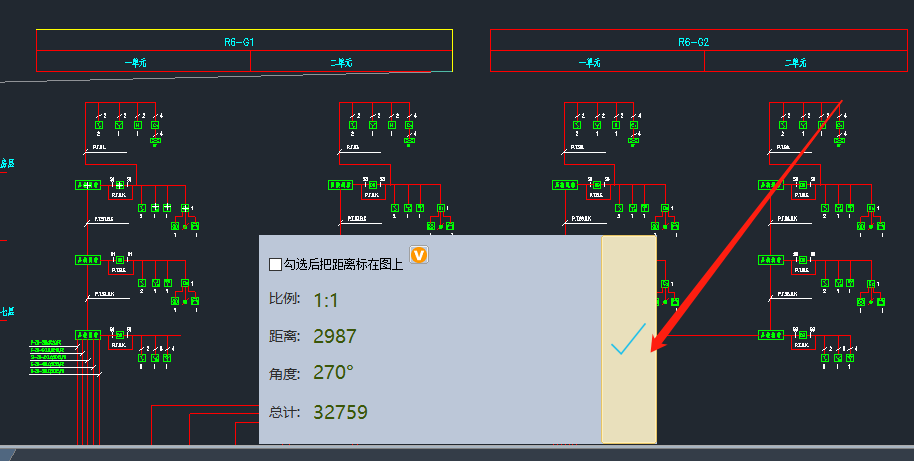

9. 测量记录:只要是在测量的过程中勾选了界面下方测量的对话框右侧的勾选项,那么测量的结果就会保存下来,并可以将其导出Excel表格。 

浩辰CAD电脑版如何多线段测量_浩辰CAD图纸常见测量方法集锦

浩辰CAD测量小知识

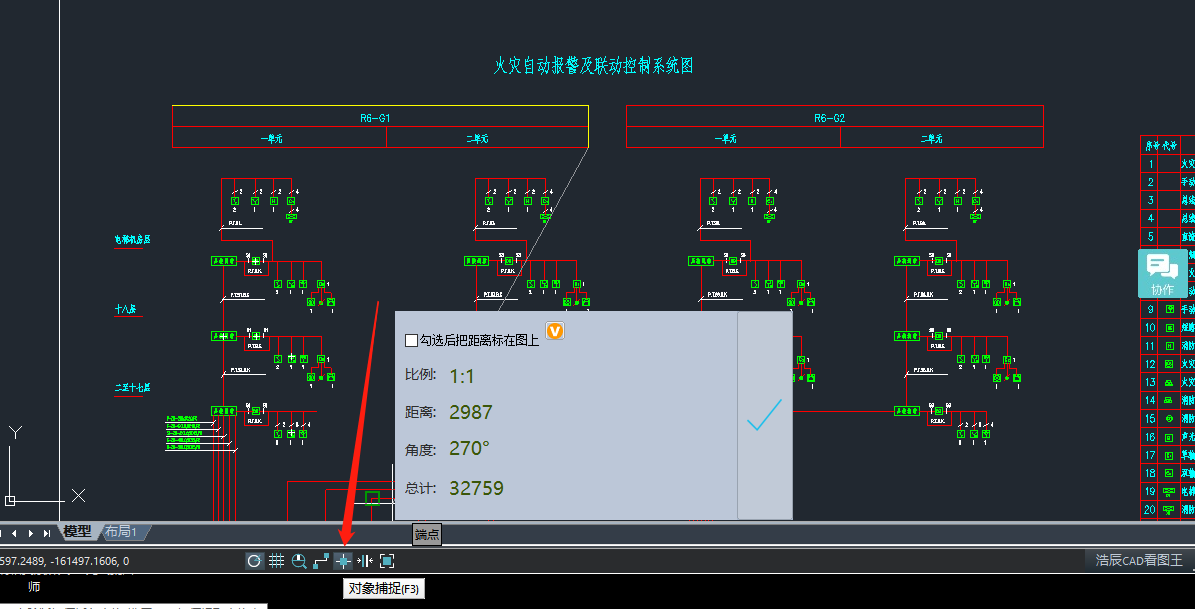

1. 测量的时候再【编辑模式】下,打开界面下方的【对象捕捉】,可以让测量更加快速和准确; 

浩辰CAD电脑版如何多线段测量_浩辰CAD图纸常见测量方法集锦

2. 测量的时候可以在【标注样式】里面设置测量的比例以及单位;

3. 测量对话框中前两行的距离和角度指的都是测量最后一段的距离和角度;

以上是本次小编带来的全部内容了,希望可以帮助到大家。
