CAD线性图纸怎样合并?原来合并方法如此之简单!

2020-05-22 16:13 出处:HLW 作者:任伟
扫描二维码
在微信中打开

  我们在使用CAD绘制图纸的时候,经常会遇到这样的问题,就是很多连在一起的线段,而这些线段虽然说都连接在了一起,但是却不是一个多线段,此时我们在进行图纸的修改的时候,就会变得非常的麻烦。

  而此时,将多条线段合并成一个多线段就可以解决这一麻烦的问题,那么如何才能做到呢?其实我们使用迅捷CAD编辑器这款软件就可以搞定这个问题,下面小编就来为大家介绍一下具体的使用方法吧,希望能够对大家有所帮助。

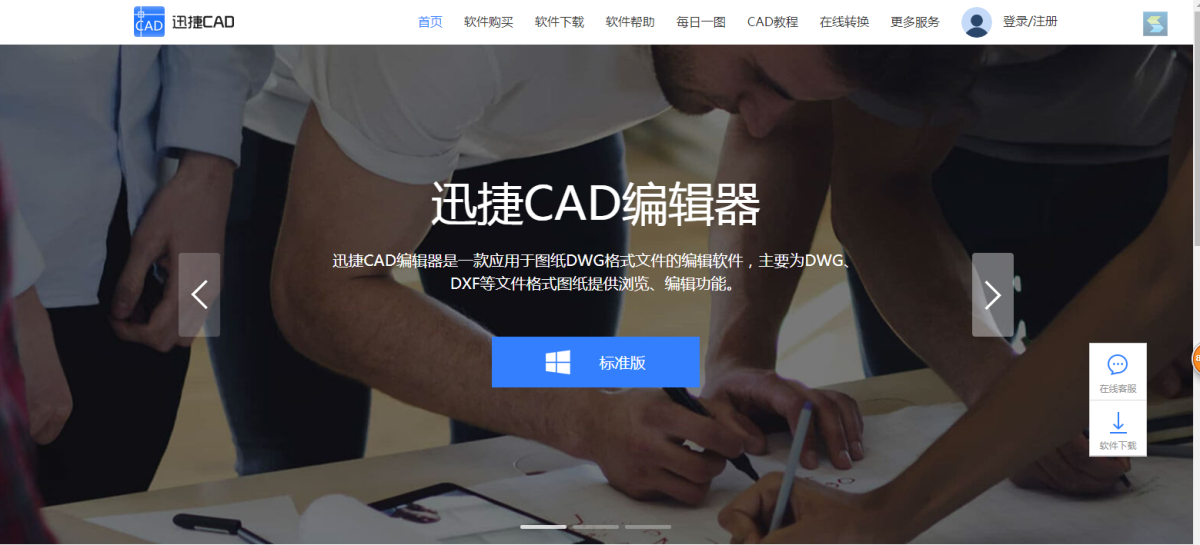

  第一步,在电脑上下载并安装迅捷CAD编辑器,软件安装成后,双击将其打开。

  CAD线性图纸怎样合并?原来合并方法如此之简单!

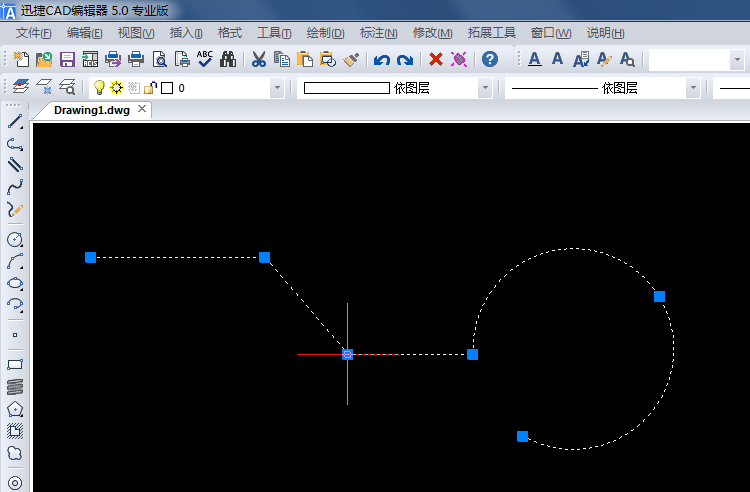

  第二步,进入到软件界面后,我们可以根据自己的需要直接绘制出需要进行合并的三条线段,或者是打开已经制作好的多线段的CAD文档。

  CAD线性图纸怎样合并?原来合并方法如此之简单!

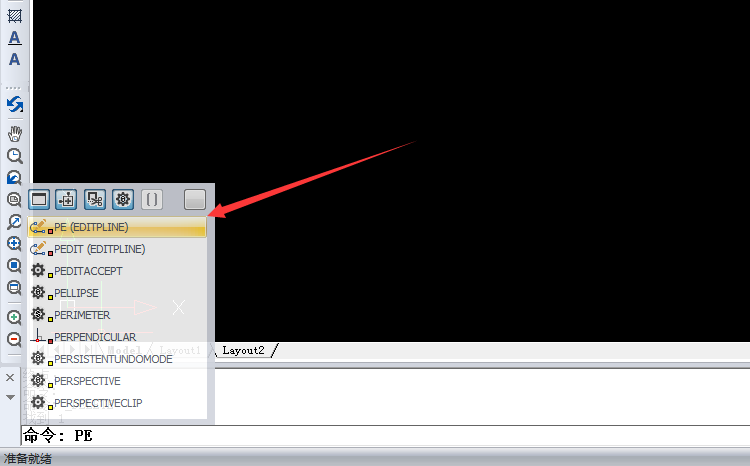

  第三步,线段绘制完成后,或者是文档打开后,我们在软件界面的命令行当中,输入【PE】然后按下回车按键,调用聚合线编辑命令。

  CAD线性图纸怎样合并?原来合并方法如此之简单!

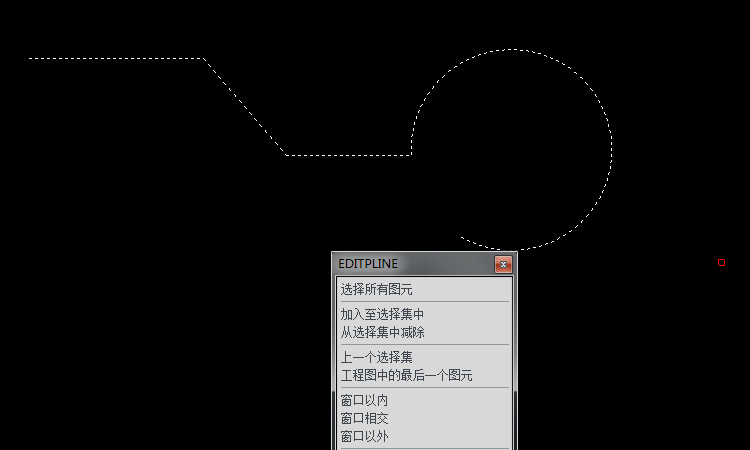

  第四步,然后,根据命令行的提示,选择需要进行编辑的聚合线。然后在菜单栏当中点击【加入】,或者是在命令行当中输入【J】,然后按下回车按键,之后将其他需要进行合并的多线段进行选择,按下键盘上的回车按键。

  CAD线性图纸怎样合并?原来合并方法如此之简单!

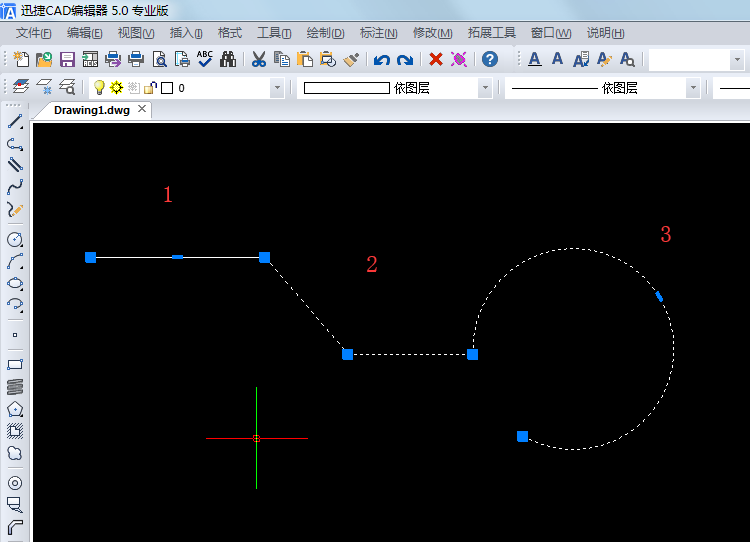

  第五步,最后,点击软件界面当中,原三个线段中的其中一条线段,此时我们就会发现线段已经合并成一条线段了。

  CAD线性图纸怎样合并?原来合并方法如此之简单!

  以上呢就是小编为大家总结的关于使用迅捷CAD编辑器来讲多线段进行合并的方法了,如果你也有此工作需求的话,那么不妨跟着本文,赶快将此方法学到手吧。
